CentSDRキットの頒布案内です。

スタンドアロンSDR受信機＝CentSDRの3rdロット(v0.3)のキットを用意しました。レポートをWebに公開、あるいはSNSもしくは任意の掲示板でレポート、関連イベントなどで展示いただける方を対象にしています。趣旨をご理解のうえ、お申し込みのときに公開先(予定)をお書き添えください(必須)。

• v0.3用に頒布ページを更新(2020/11/28)
• 組み立て資料をアップデート(2020/12/06)
• 在庫が無くなりました/Out of stock (2020/12/08)

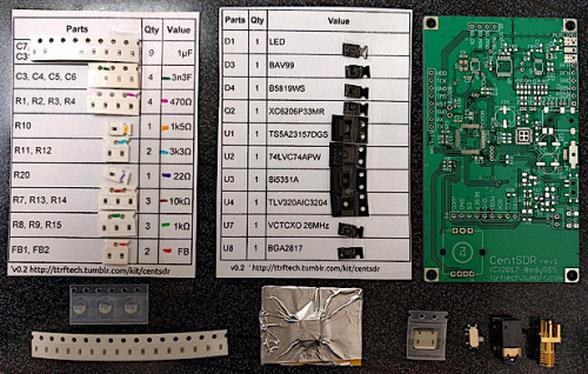

本サイトで試作の様子を紹介してきたスタンドアロンSDR受信機CentSDRのキットです。主要な半導体、基板、CRとコネクタをセットにしました。組み立てにはLCDなどいくつか追加で部品が必要です。加えて、ファームウェアの書き込みのためのアダプタが必要です。詳細は資料をご覧ください。

価格：9200円 (学割-大学学部学生まで適用 5000円)

• 組立用資料：CentSDR-construction-guide-0.3.pdf
• ファームウェア：github releasesからダウンロードしてください(v0.7以後)

• ソース：https://github.com/ttrftech/CentSDR

おもな仕様

• 基板：51.5mm x 87.3mm (コネクタ、スイッチを含まず)
• 周波数：0.1 〜 70MHz
• ディスプレイ：320x240ピクセル
• 電源：USB 5V 200mA
• 対応モード: CW, LSB, USB, AM, WFM(Stereo)
• サンプリング周波数: 48kHz, 192kHz
• USBインターフェース：CDC(シリアル)

変更点

3rdロット(v0.3)では下記の変更点があります。

• キットには含まれていませんが、LiPoチャージコントローラのチップをBQ24072に変更しています。 ただしレイアウトにミスがあるので、1ピンを10kΩでプルダウンする必要があります(回路図に赤く追記済みです)。
• 基板サイズを変更しています
• 2.8インチ14ピンタイプのLCDでも使えるようにレイアウトを追加しています
• 2.4インチフレキ18ピンタイプのLCDを裏面に実装可能なようにレイアウトを追加しています(オプション)
• ミニジャックを表面実装タイプに変更しています
• ロータリーエンコーダはLED無しのタイプとし、キットに含めました

2ndロットでは牡蠣を変更しています。

• 基板サイズを縮小しています
• 47uFをタンタル電解からアルミ電解に変更しています
• オーディオジャックを表面実装品に変更しています
• ロータリエンコーダのLEDが動作するよう回路をしています
• Ferrite Beadを追加しています
• Si5351Aチップはキットに含まれています

ご注意

• あくまで個人が趣味の範疇で行うキット頒布です
• 製品ではありませんし、性能の保証もありません
• このキット頒布に参加して生じたいかなる故障や損害についても、頒布者は責を負いません
• Webでレポートを公開される場合はURLをお知らせください。そしてこのページからリンクすることをご了承ください
• ツイッターなどのSNSや掲示板でのコメント、あるいは展示会などの展示は歓迎します
• ご質問やコメントは下部disqusのコメント欄、ツイッター、githubのissues、(もし不都合がある場合はEmail)へお寄せください。

以上、頒布内容と注意点を了解いただいた上で、下記要領でメール連絡をお願いいたします。

• メールの宛先: edy555+kit “at” gmail.com  ”at”をアットマークに置き換えてください。
• 表題(Subject)に [CentSDRキット] と入れてください
• 下記フォームをメール本文にコピーしてください
• 送金方法をお選びください(ゆうちょ銀行/新生銀行//PayPay銀行)
• 折り返し金額のご確認とお振込先をご連絡さし上げます
• 送料は価格に含まれています

[お名前]
[郵便番号]
[ご住所]
[電話番号]
[内容] CentSDRキット: 1
[送金方法] ゆうちょ銀行/PayPay銀行
[SNS/コールサイン等] (もしあればご記入ください)
[URL] レポート公開のURLあるいはSNSや掲示板URL等をご記入ください(必須)

リンク集

• CentSDRキット組み立てレポートまとめ https://togetter.com/li/1191867
• 北神電子サービスのブログ http://blog.goo.ne.jp/shin749r/e/9392410e1899451ae1b7343c6461270f
• 旅の途中(GotoLeo_SWLさん) http://travelx.org/DSP_Radio/CentSDR/centsdr.html
• pupのブログ http://pup.doorblog.jp/tag/CentSDR
• JR2WJM Radio & Electronics http://jr2wjm.blogspot.jp/2018/01/centsdr.html
• JA1WBYの電子工作 http://ja1wby.art.coocan.jp/picc-test66/06-centsdr-test1/00-centsdr-test1.html
• 万年準備中のブログ(JL1VNQさん) http://jl1vnq.blogspot.jp/search/label/CentSDR
• Homebrew for radio communication() https://telensor.blogspot.jp/
• Digital communications in amateur radio http://www.ojf.jp/%e3%82%ad%e3%83%83%e3%83%88/centsdr%e3%82%ad%e3%83%83%e3%83%88/
• たまごの電子工作メモ http://tamagomemo.blogspot.jp/2018/02/centsdr.html

リンク集(2nd lot)

• ５９からのんびりと・・・ https://blade8873.blogspot.com/2018/07/centsdr-1.html
• Homebrew for radio communication https://telensor.blogspot.com/2018/07/2nd-lot-centsdr-1-kit-has-been-received.html
• 自作の日々(foschiaさん) http://www7b.biglobe.ne.jp/foschia/CentSDR.html
• ゆうちゃんのパパさん http://blog.livedoor.jp/bh5ea20tb/archives/5571167.html
• supertrailrunnerさん https://electronicwork901502251.wordpress.com/2019/01/26/centsdr%E4%BD%9C%E6%88%90%E8%A8%98%E9%8C%B2-2/

関連記事

• CentSDR関連記事

For International Customer

International order is acceptable.

Please fill the following form and email to edy555+kit[at]gmail.com with subject [CentSDR Kit]. I’ll send back invoice by paypal.

[Name]
[Zip]
[Address]
[City]
[Country]
[Phone]
[Payment] your paypal email account
[Where did you know this kit?]
[Callsign/Web/SNS]

Price is 90 USD and shipping 6 USD.
